液壓系統插裝閥的組合應用，趕緊收藏！
(1)插裝閥用作方向閥 圖1所示為插裝閥做單向閥使用的情況。圖1(a)與普通單向閥功能相同，控制油腔C與B口連通，A與B單向?qū)?，反向流動截止。圖1 (b)為控制油腔C與A口連通，B與A單向?qū)?，反向流動截止。圖1 (c)相當于液控單向閥，先導控制油路K失壓時（圖示位置），即為單向閥功能；當先導控制油路K有壓時，控制油腔C失壓，可使B口反向與A口導通。

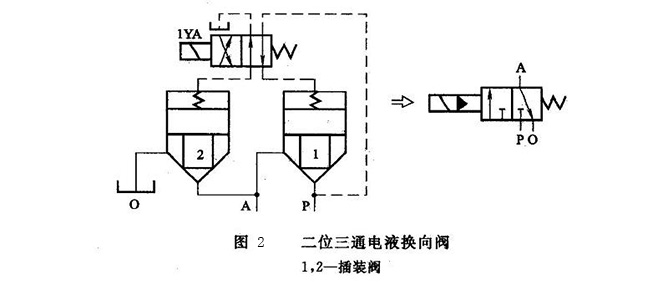

用小型的電磁換向閥做先導閥與插裝閥組合，通過對電磁換向閥的控制，可組合成不同通數、位數的換向閥。圖2所示為由兩個插裝組件和一個先導閥（二位四通電磁換向閥）組成了二位三通電液換向閥功能。先導閥斷電（圖示狀態），插裝閥1關閉，P口封閉，插裝閥2的控制腔失壓，A口通O口；先導閥通電時，插裝閥1的控制腔失壓，P口通A口，插裝閥2關閉，O口封閉。
(2)插裝閥用作壓力控制閥 用小型的直動式溢流閥作先導閥來控制插裝組件，采用不同的控制油路，就可組成各種用途的壓力控制閥。

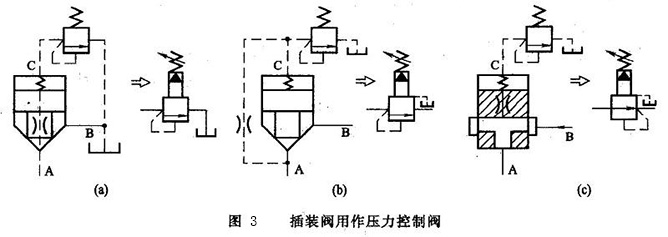

圖3(a)所示為由先導溢流閥和內設阻尼孔的插裝組件組成的溢流閥，其工作原理與普通的先導式溢流閥相同。
圖3(b)所示為由外設阻尼孔的插裝組件和先導溢流閥組成的先導式順序閥。其工作原理與普通的先導式順序閥相同。
圖3(c)所示的插裝閥芯是常開的滑閥結構，B口為進口，A口為出口，A口壓力經內設阻尼孔與C腔和先導壓力閥相通。當A口壓力上升達到或超過先導壓力閥的調定壓力時，先導壓力閥開啟，在阻尼孔壓差作用下，滑閥芯上移，關小閥口，控制出口壓力為一定值，所以構成了先導式定值減壓閥的功能。

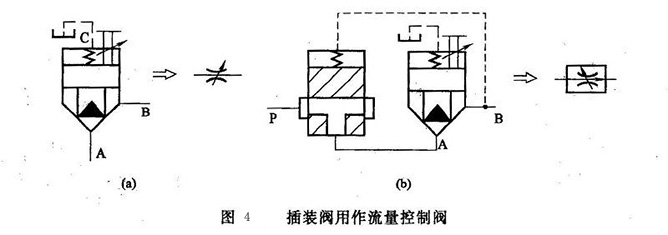

(3)插裝閥用作流量控制閥 作流量控制閥的插裝組件在錐閥芯的下端帶有臺肩尾部，其上開有三角形或梯形節流槽；在控制蓋板上裝有行程調節器（調節螺桿），以調節閥芯行程的大小，即控制節流口的開口大小，從而構成節流閥，如圖4(a)所示。
將插裝式節流閥前串接一插裝式定差減壓閥，減壓閥芯兩端分別與節流閥進出口相通，就構成了調速閥，如圖4(b)所示。和普通調速閥的原理一樣，利用減壓閥的壓力補償功能來保證節流閥進出口壓差基本為定值，使通過節流閥的流量不受負載壓力變化的影響。
